产品概述

智能化开闭所(户外环网柜)是采用和借鉴国内技术，将12/24kV开关柜、断路器、负荷开关、电流电压互感器、12/24kV电源 PT开闭所FTURTU、通信控制终端(CCU)、12/24kV计量及自动表、USP电源及指示仪表等安装调试好装入一个可移动、密封防潮的不锈钢箱体内，从而实现了城市配电网中一、二次系统的集成化 装配的模块化，缩短了建设周期，大大地提高了城市电网运行的可靠性。

使用环境条件

1、海拔高度:≤1000m;

2、最高环境温度:+40℃;

3、最低环境温度:-25℃;

4、最大日温差:25℃;

5、户内相对湿度:日平均值≤95%，月平均值90%;

6、耐地震能力:地面水平加速度02g;垂直加速度01g同时作用。采用共振、正弦、拍波试验方法;激振5次，每次5波，每次间隔2s，安全系数不小于1.67;安装场所应无严重影响负荷开关绝缘的气体蒸汽、化学性沉积、灰尘、污秽及其它爆炸和腐蚀介质;用于不接地系统和通过小电阻接地或经消弧线圈接地的10kV系统中。

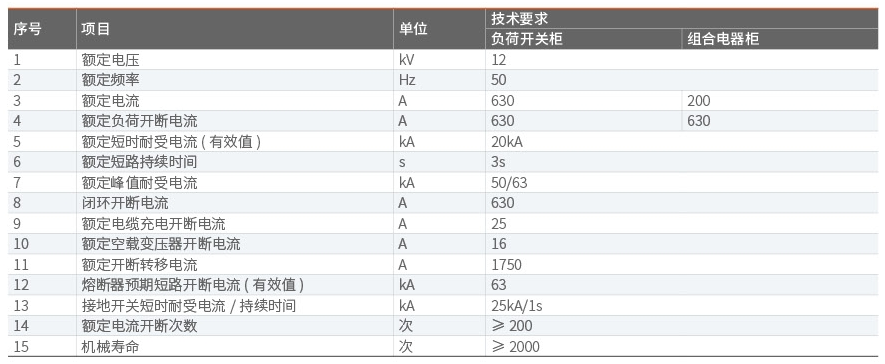

主要技术参数

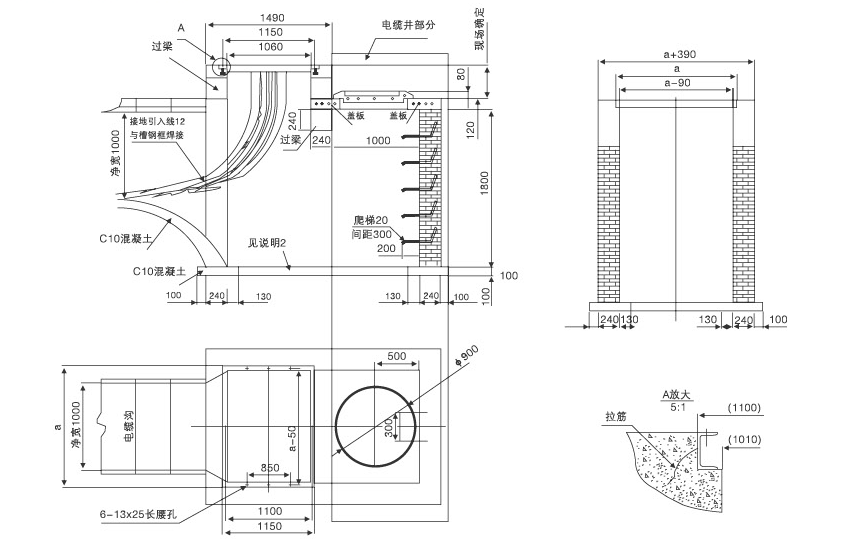

安装基础图(供参考)

说明:

砖墙M5水泥砂浆砌筑，里边及地面上的外边以125水泥砂浆抹面;

底层在地下水位以下时做防水处理，否则做渗水处理;

过梁采用6钢筋及砼20制作;

8#槽钢基座加工组焊后。进行防腐处理(用户确定防腐方式)

8#槽钢基座放置基础槽口，用拉筋及砼固定

用户可以根据施工现场具体情况不制作电缆井(虚线框内部分)
