产品概述

KYN61-405铠装移开式交流金属封闭开关柜(以下简称开关柜)三相交流量50Hz、额定电压405kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和监测等功能，还可用于频繁操作的场所。

本开关柜符合GB3906-2006《3~35kV交流金属封闭开关设备》、GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》及DL/T404-2007《3.6kV~40.5kV交流金属封闭开关设备和控制设备》等标准。

使用环境条件

1、环境温度:上限+40℃，且24h内测得的平均值不超过35℃，下限-10℃;海拔高度:海拔不超过2000m，在订货时应先注明;

2、相对湿度:日平均值不超过95%，月平均值不超过90%;◎地震烈度:不超过8度;

3、水蒸汽压力:日平均值不超过2.2kPa，月平均值不超过1.8kPa;

4、周围环境:无火灾、爆炸危险、严重污秽、化学腐蚀及剧列振动的场所。

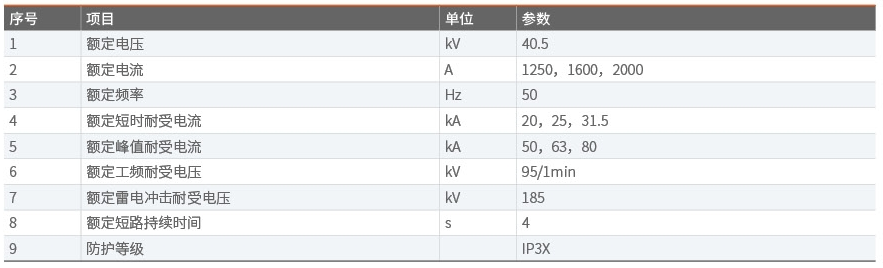

主要技术参数

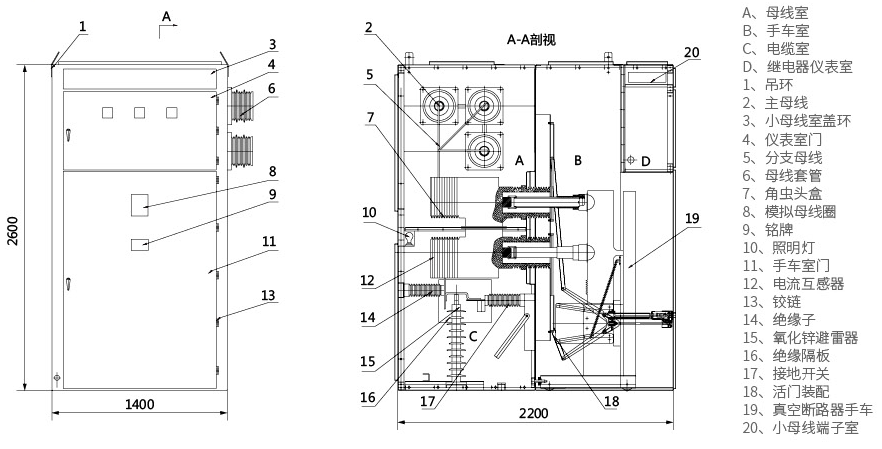

外形尺寸图

订货须知

用户如订货需提供以下资料:

1、主电路方案编号 用途、单线系统图、排列图和配电室平面布置图等;

2、辅助回路接线原理图 端子排列图;

3、开关设备内的电器元件的型号、规格、数量;

4、开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求;

5、如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据;

6、需要附件、备件时，应提出种类和数量;

7、开关设备使用在特殊环境条件，应在订货时详细说明。
