产品概述

XGN66-12箱型固定式交流金属封闭式开关设备(以下简称开关柜)适用于3.6-12kV三相交流50Hz系统中作为接受与分配电能的装置，适合于频繁操作的场所和配装油开关的开关柜改造之用。其母线系统为单母线系统和单母线分段系统。

开关柜符合GB3906《3.6-40.5kY交流金属封闭开天设备和控制设备》和DL404《户内交流高压开关柜订货技术条件》的要求，开关柜外形美观、体积小，具有完整可罪的防误操作功能。开关柜内配装的主开关VS1-12型或ZN2812型真空路器，隔开关采用GN30.12、GN19-10 型隔离开关，接地开关采用JN15-12 型接地开关。

使用环境条件

1、环境温度:最高+40℃，最低-15℃;海拔高度:不超过2000m，在订货时应先注明;

2、相对湿度:日平均值不大于95%，月平均值不大于90%;地震强度不超过8级;

3、无火灾、爆炸危险、严重污秽、化学腐蚀及制烈腐动的场所。

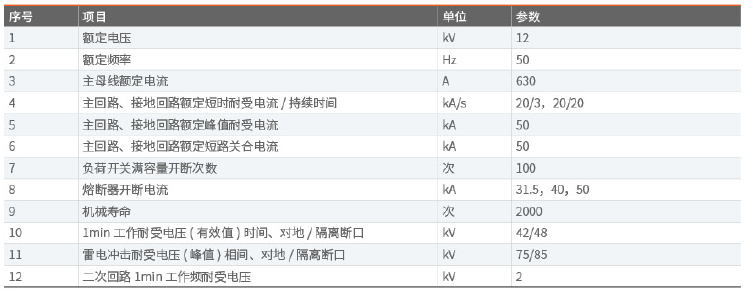

主要技术参数

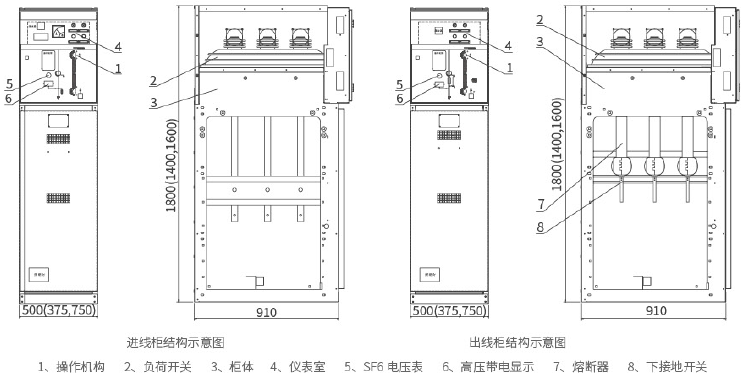

外形尺寸图
