产品概述

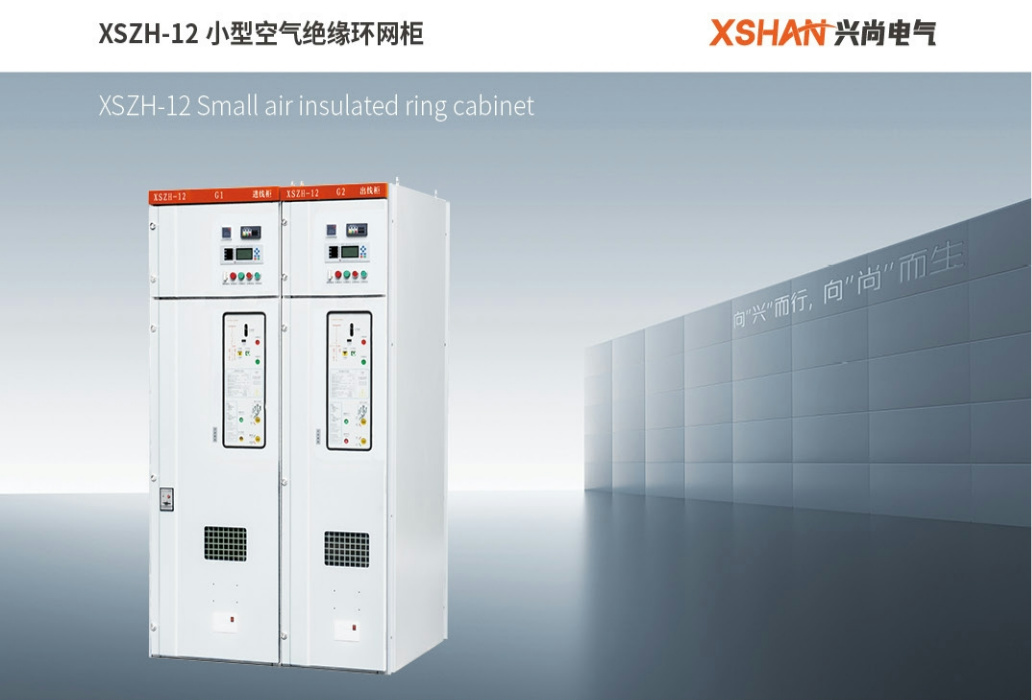

XSZH-12小型空气绝缘环网柜是我公司主要生产的，应用于6~12kV配电网络中。

配置VHK9-12型多功能一体化空气绝缘真空断路器，集真空断路器、隔离开关、带电传感器与一体。

操作机构可选弹操机构，亦可选用永磁操动机构。

设有完善的机械五防联锁。

和SF6绝缘环网柜及固体绝缘环网柜相比较，更安全、更环保、更可靠。

和SF6绝缘环网柜及固体绝缘环网柜等小型化柜相比较，同样具有小型化的优点，配(宽450mmx深1000mx高1800mm)柜体。

和SF6充气柜、固体环网柜相比较，隔离断口更明显，操作使用更加安全。

产品特点

XSZH-12小型空气绝缘环网柜具有优异的电气、机械性能，机构可靠稳定、寿命长。主回路采用固封极柱，提高了断路器的环境适应性和绝缘可靠性;可靠的机械和电子性能，延长的机械寿命和电子寿命，使断路器的免维护成为可能。其可用于3.6-12kV电力系统，作为电网设备，工矿企业动力设计的保护盒控制单元，适用于各种不同性质的负荷和频繁操作、多次开断短路电流的场合。产品拥有完善的机械和电气联锁装置，具有极高的操作稳定性和可靠性，确保操作人员和设备的安全，确保用电安全。

采用固封极柱技术。

产品采用模块式设计:框架结构，集成了隔离开关、固封真空断路器、接地开关、传感器、联锁机构、操作机构为一体的高性能小型化高压电气产品。

适配柜体尺寸为(450x1000x1800)mm。旋转式隔离开关，分闸后具有可见的断口。

隔离开关、断路器、接地开关之间有强制机械联锁，防止误操作。

断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作，也可选用交、直流储能操作、实现远程控制。

柜门与接地开关设计有可靠联锁结构，确保操作人员的安全。

使用环境条件

1、周围环境温度:-25℃+40°C;

2、相对湿度:日平均值<95%，月平均值<90%;

3、海拔高度:不高于1000m;

4、地震烈度:不超过8度:

5、使用场所:无爆炸危险、化学和剧烈振动及污秽;

6、海拔高度1000米以上使用条件;

7、在海拔高度超过1000米的时候，空气密度相对会下降，这将影响到电器的保护系数;

8、使用者在选用开关的时候必须作有关计算;

9、建议计算方式:找出指定地点的高度H，按GB3111规定计算出(公式1)相关的高度系数Ka，将开关的雷电冲击耐受电压、工频耐受

10、电压乘以Ka，所得到的数值是开关。

外形尺寸图
